地下管線探測儀接收機用途：

        接收機用于對地下管線、電纜的定位，地下管線的埋土深度的測量以及管中電流測量。多種頻率和工作模式能夠滿足各種環境和各種管線探測的需求。模式鍵用來選擇接收機的工作模式， 用于管線準確定位。定位過程中一般先用峰值法進行測量。

       注意事項：

   1、為了測得準確的埋深值，接收機必須保持在垂直于管道的位置工作。

   2、為了提高深度測量的精度，在測深時最好不要在谷值模式下進行，建議切換到寬峰模式下進行管線埋深測量。

        發射機用途：

   發射機用于將所選擇的特定頻率的信號施加到目標管線上， 可以通過直接連接法和感應法來施加信號。發射機具有功率大，測量距離遠，自 動阻抗匹配，自動測量管線接地電阻等特點。

         自檢方式：

   1、工頻法工作方式檢查：按下頻率鍵選擇 50Hz 的工作頻率，調節靈敏度， 從 1 米以外把接收機指向日光燈，打開日光燈應該聽到很強的信號音，顯示器會有很強的顯示指示。

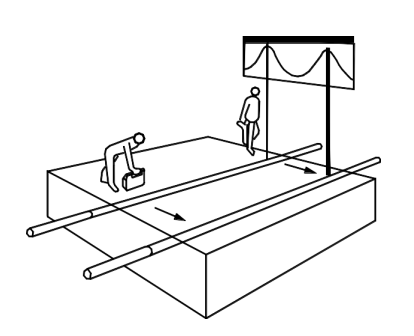

   2、感應法工作方式檢查：選擇一個沒有干擾的地方，把發射機按正常的方位放在地面上，打開發射機，調節好輸出功率百分比和頻率。然后把接收機（離發射機 5 米左右）寬面對準發射機，并保持與發射機相同的頻率，把靈敏度調節到足夠大時接收機應該有信號響應。

   3、夾鉗法：當外接夾鉗插入發射機輸出接口按下開鍵時，發射機自動選擇33KHz 的頻率，把夾鉗夾在目標管線上，調節好發射機功率。打開接收機，選擇33KHz 的頻率，沿著管線的路由接收機應該有信號響應。

   4、測深功能檢查：選擇一個沒有金屬結構和其他被探測管線的地區，將一根大于 20 米的絕緣電纜或?qū)Ь€放置在地面上，遠端連在接地棒上或直接接地， 近端連接到輸出線的紅線（黑線接地），并將輸出線插入發射機的輸出插孔。打開發射機，調整好輸出信號，用接收機在長導線上方已知高度處進行深度測量。此時接收機就垂直放置在導線正上方，長導線中部，即距發射機 10 米。在不同的高度進行深度測量，結果與已知高度比較，即可校準深度（注意如果附近有金屬物體會影響其準確性）

   地下管線探測儀場源有被動源和主動源兩種工作方式：

   被動源工作方式用來搜索一個區域內未知的電力電纜或者施加有陰極保護信號的地下管道以及能感應到無線電頻率的金屬管線，主動源工作方式用來追蹤和定位區域內管線信號。

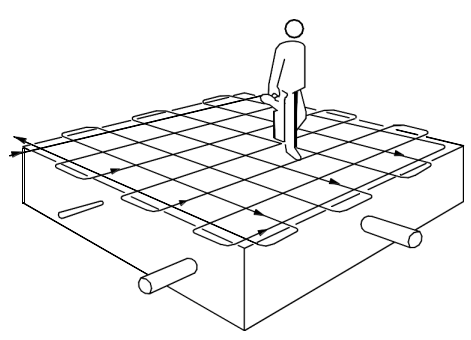

   1.被動源工頻法工作方式不需要發射機，它可以搜索出一個未知區域內的電力電纜。打開接收機，選擇接收機工作頻率為 50Hz，調節增益得到一個合適的讀數并選擇極大值法或極小值法，以網格搜索方式在一個區域內來回搜索。提著接收機平穩地行走，使機身面與移動方向成一直線且盡可能與通過的管線呈直角狀態，不要弧形擺動，因?yàn)檫@樣會產生一些誤導信號。當接收機響應顯示有異常時，立即停下，準確定位管線的位置并做好標記。對穿出搜索區域范圍的某條管線亦需進行追蹤和標記。

   2.被動源陰極保護電流（CPS）信號法工作方式不需要發射機，它可以它可以搜索出一個未知區域內的施加有外加電流陰極保護的地下金屬管道。打開接收機，選擇接收機工作頻率為 CPS，使用方法與工頻法相同。

   3.無線電頻率探測模式：無線電頻率探測方式，主要應用于能感應到無線電頻率的金屬管線探測。

      地下管線探測儀接收探測方式：

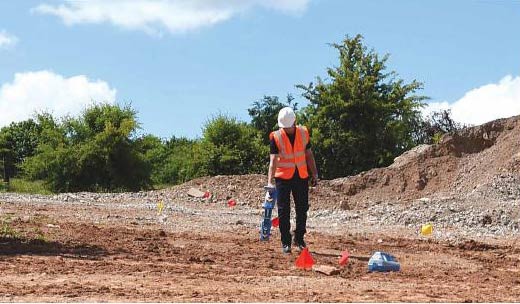

 地下管線探測儀接收機用于對目標管線的定位、定深和測量目標管線中的電流。當發射機的信號成功地施加到目標管線上以后便可以用接收機探測目標管線的位置、走向、深度。位置和埋深是地下管線的資料，因此對管線定位和定深是地下管線探測工作中重要的環節。

1、管線定位

用接收機探測目標管線的位置時，需要隨時注意可能干擾定位精度的因素， 防止發射機信號偶合到相鄰管線，使探測結果出現偏差。

(1)準備工作:

1)檢查電源電壓: 打開接收機，檢查電池電壓，電量不足時需要先充足電后使用。

2)頻率選擇： 按動頻率鍵，將接收機頻率設定在所需的頻率。如果采用主動源模式，接收機的頻率應與發射機一致。

3)靈敏度設置：調節上升鍵或下降鍵來增加或減小接收機增益，使條形圖讀數位于整個量程的 60-80％處。

4)工作模式選擇：按動模式鍵，根據需要選擇合適的工作模式。地下管線探測儀接收機提供了峰值模式、寬峰模式、寬峰箭頭模式和谷值模式四種探測模式。

(2)峰值(極大值)法

峰值法響應模式采用單水平天線（寬峰）或雙水平天線接收目標管線信號的水平分量，接收機在目標管線正上方得到最大值響應。單水平天線寬峰模式用在定位較深的管線，探測的信號靈敏度最高。接收機在被探測管線的正上方時， 信號強度最大，響應范圍寬，定位精度比其它方式要低。雙水平天線峰值法比單水平天線寬峰模式具有更陡的峰值響應，測量位置相對準確,信號強度較弱。接收機在被定位管線正上方時，信號強度達到峰值。
